Rail
레일
레일은 철도 차량이나 전차 따위를 달리게 하기 위하여 땅 위에 까는 가늘고 긴 강철재입니다.

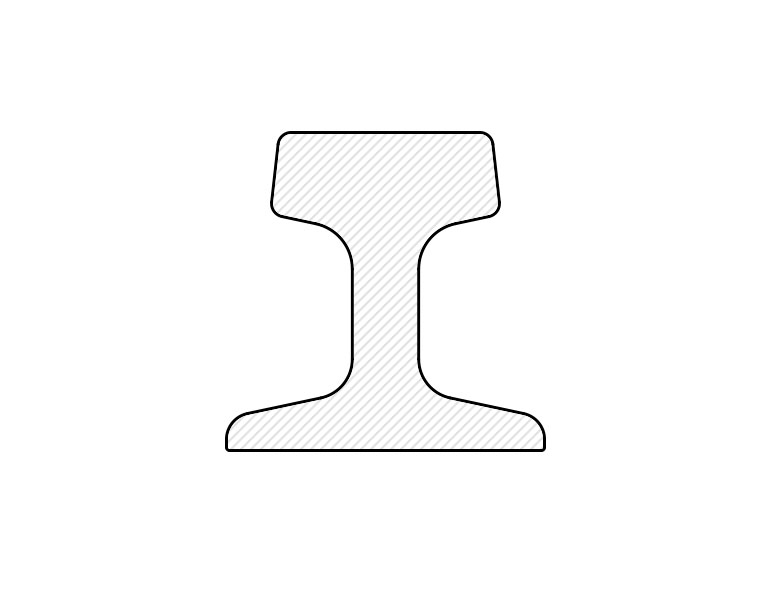

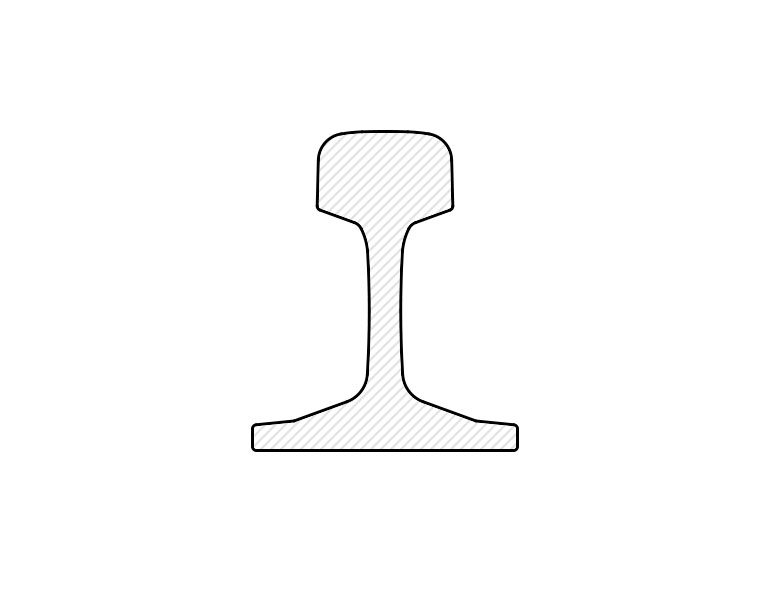

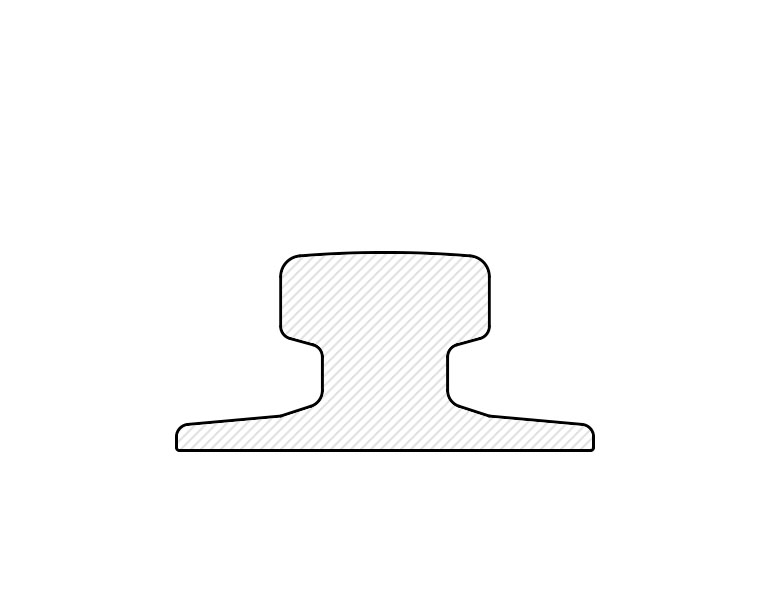

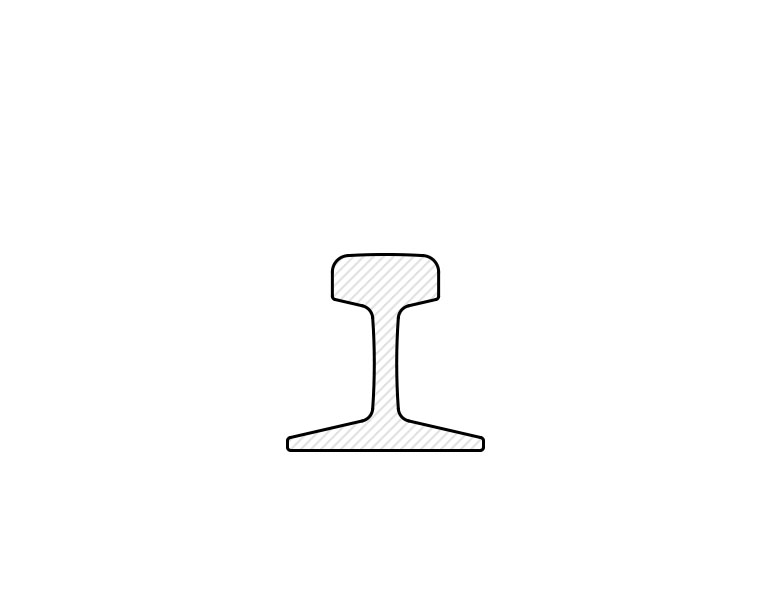

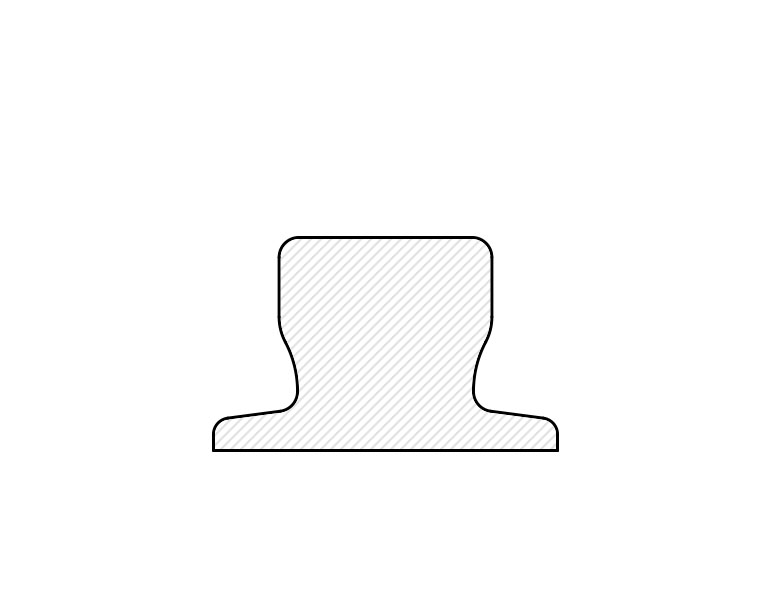

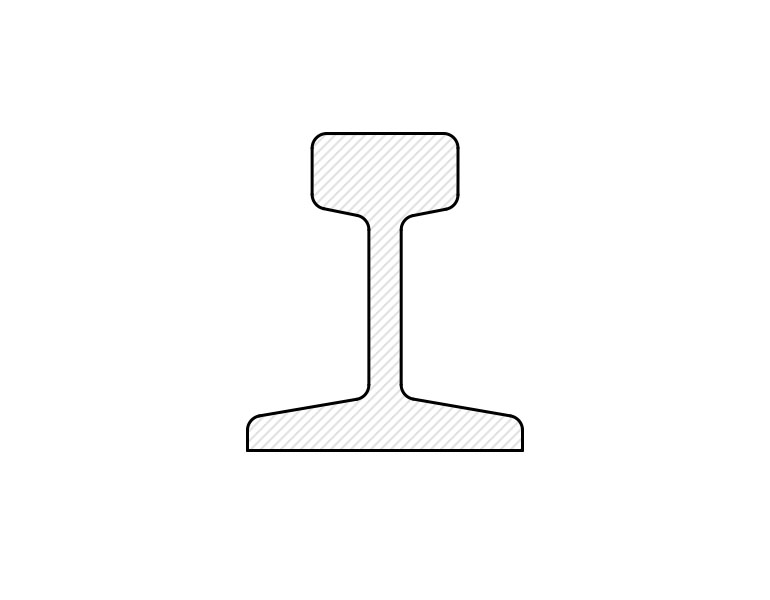

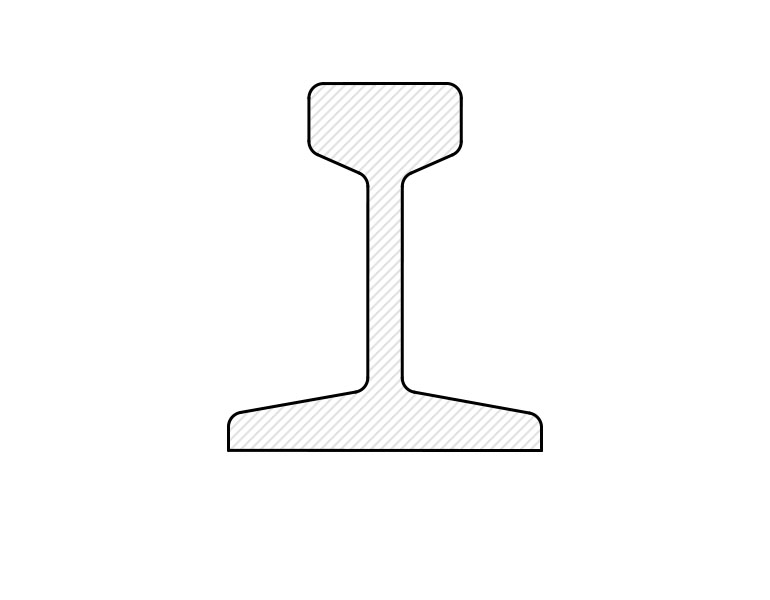

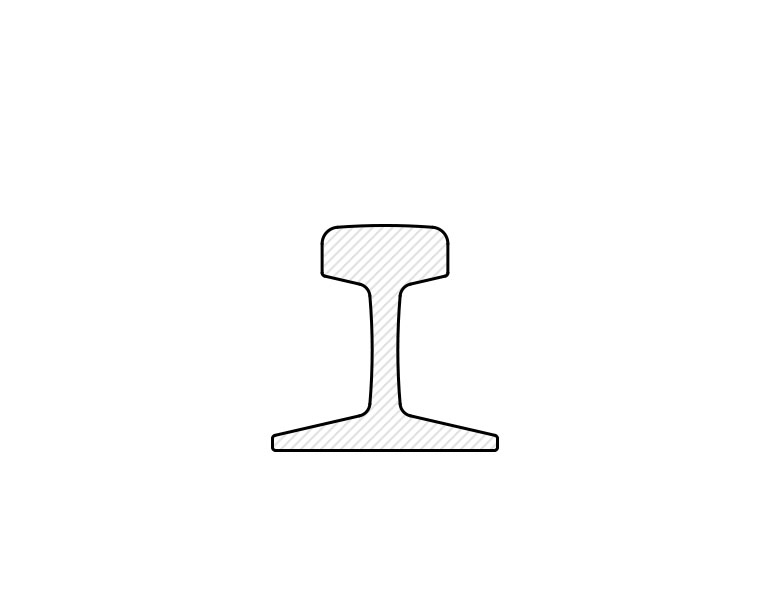

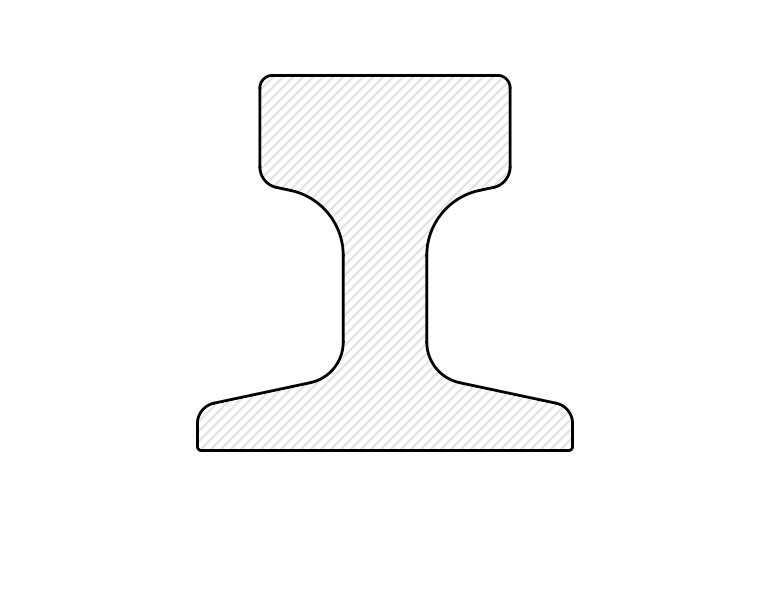

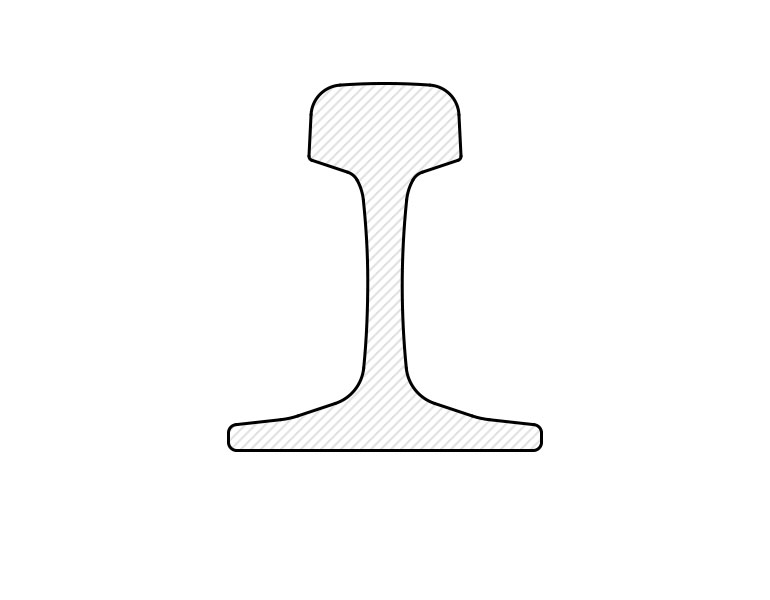

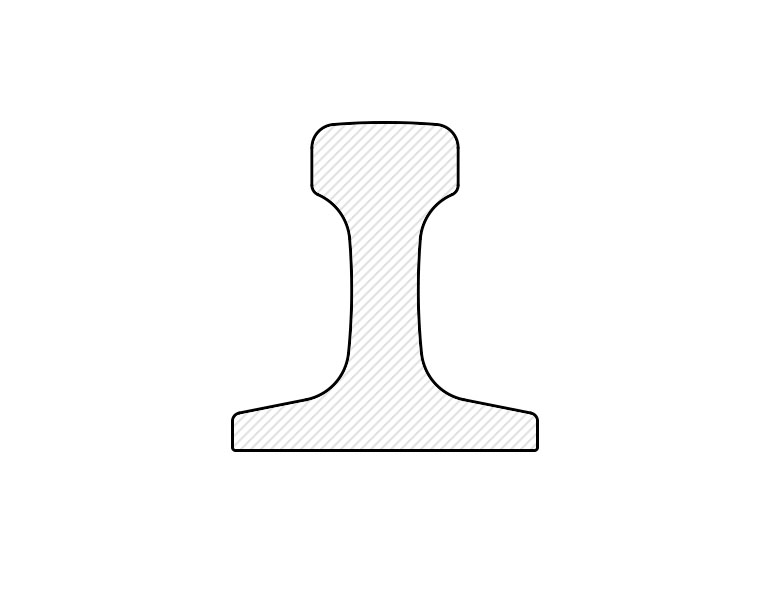

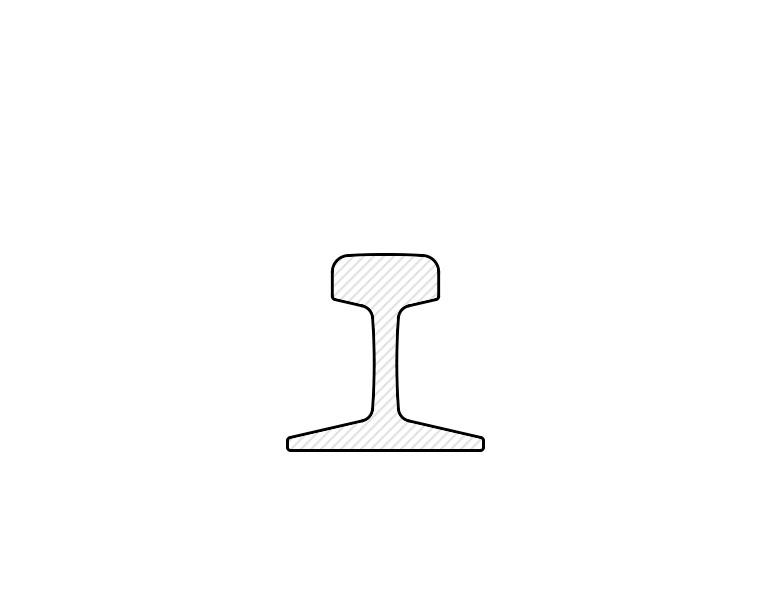

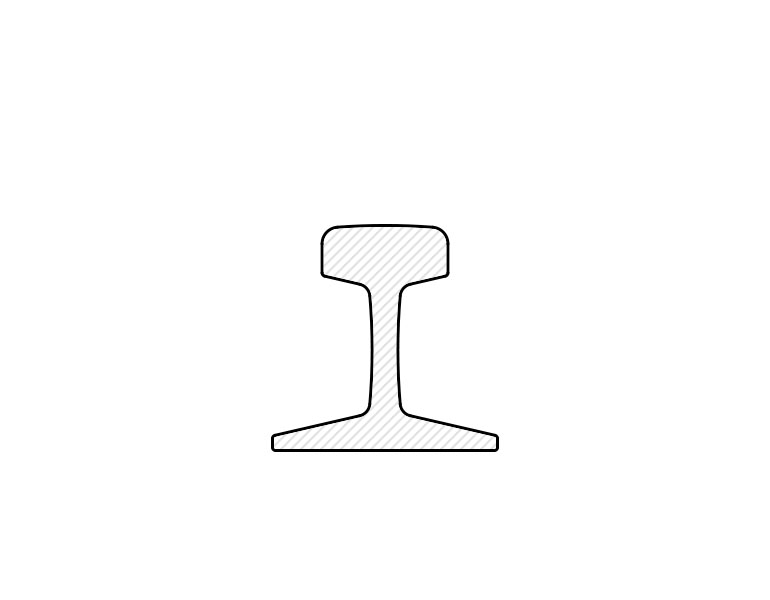

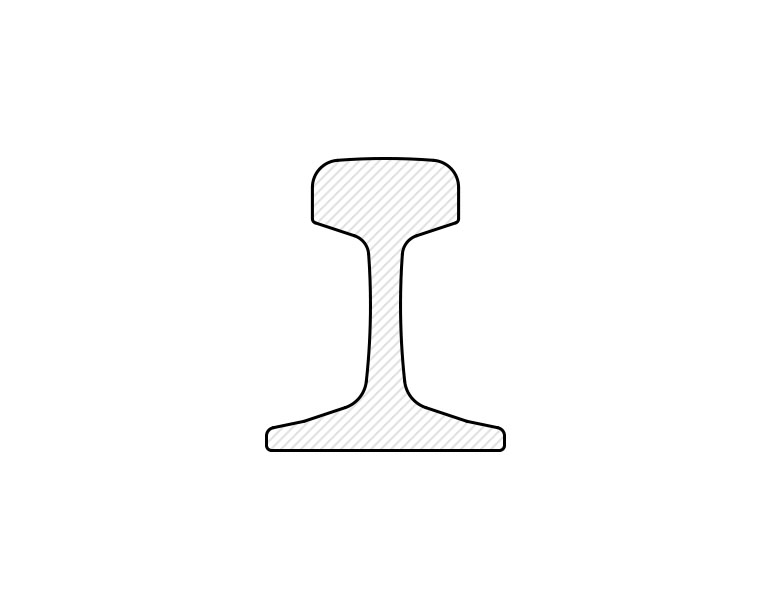

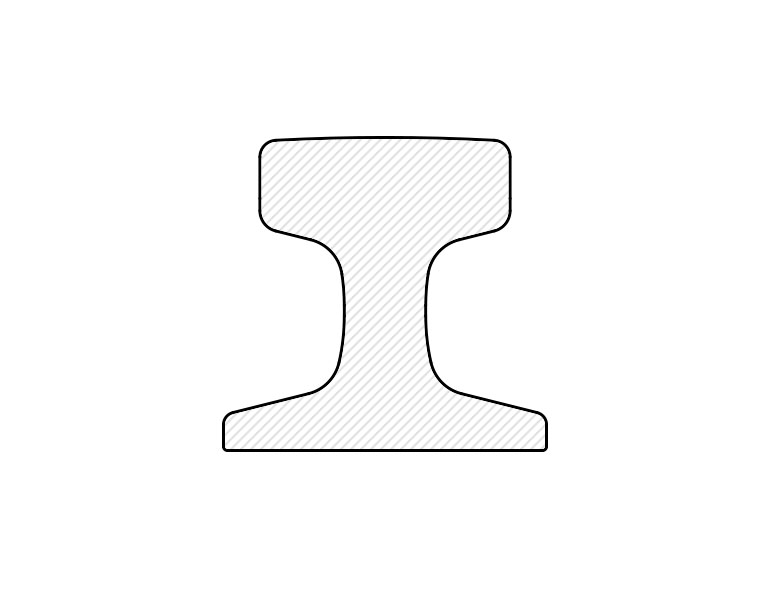

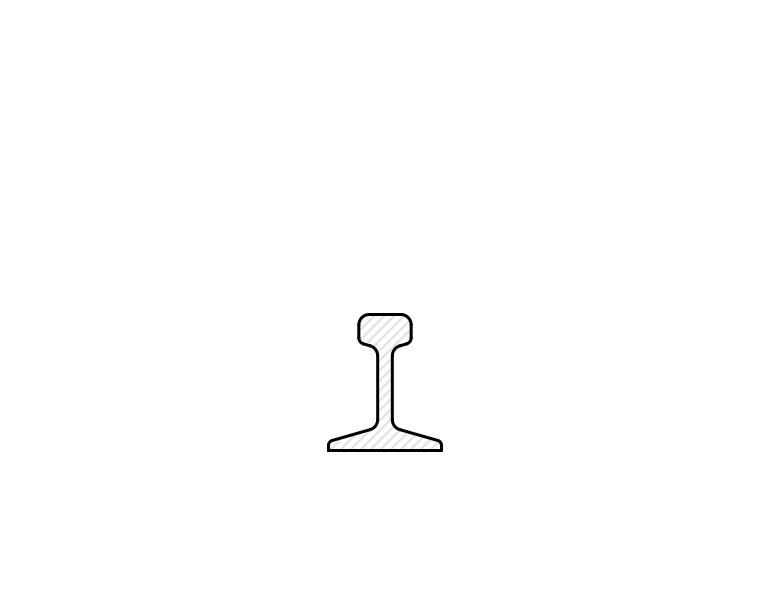

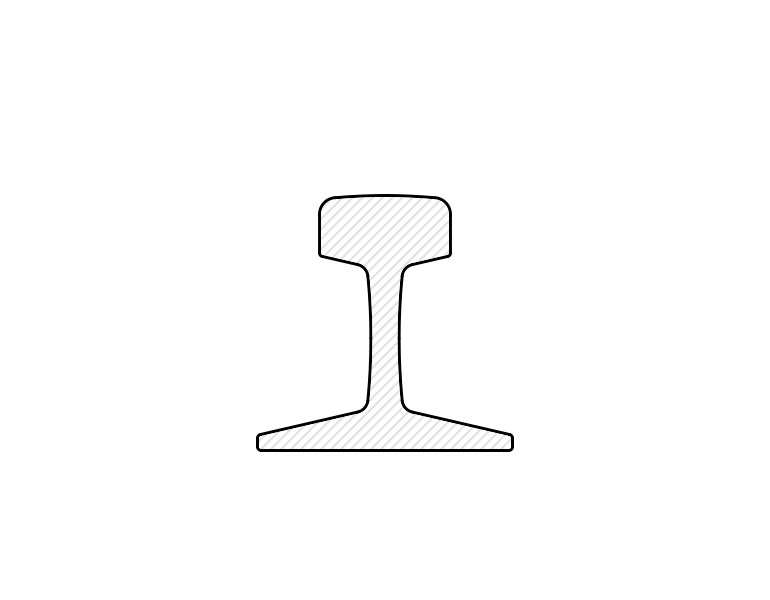

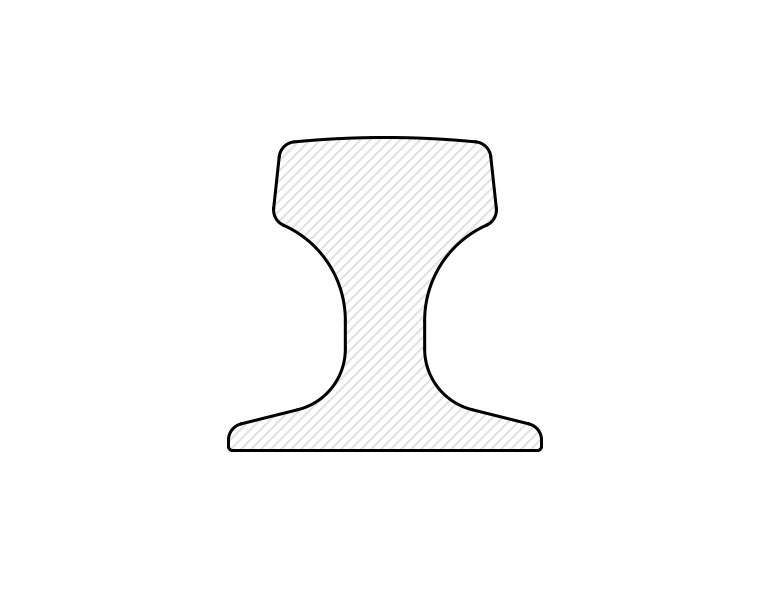

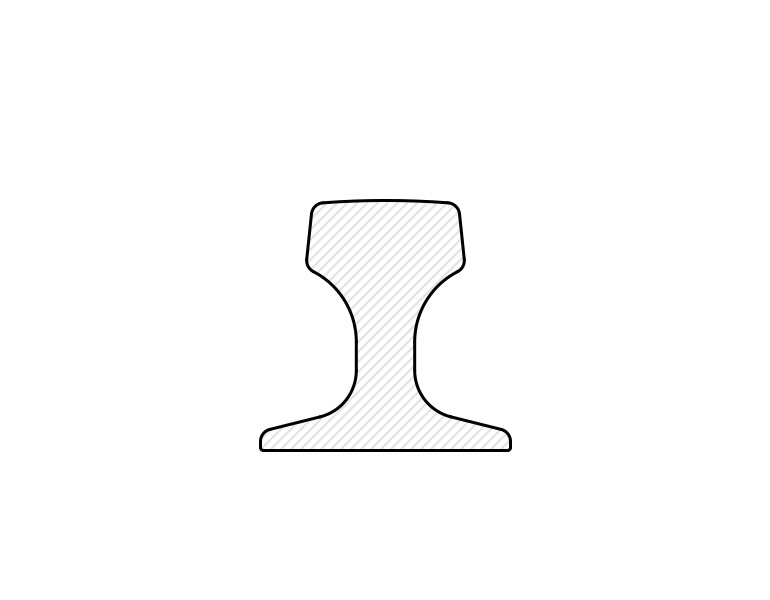

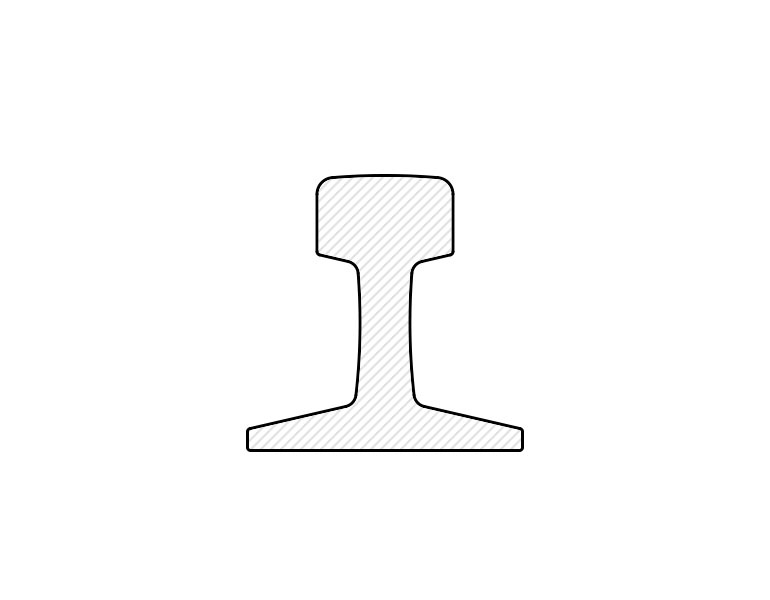

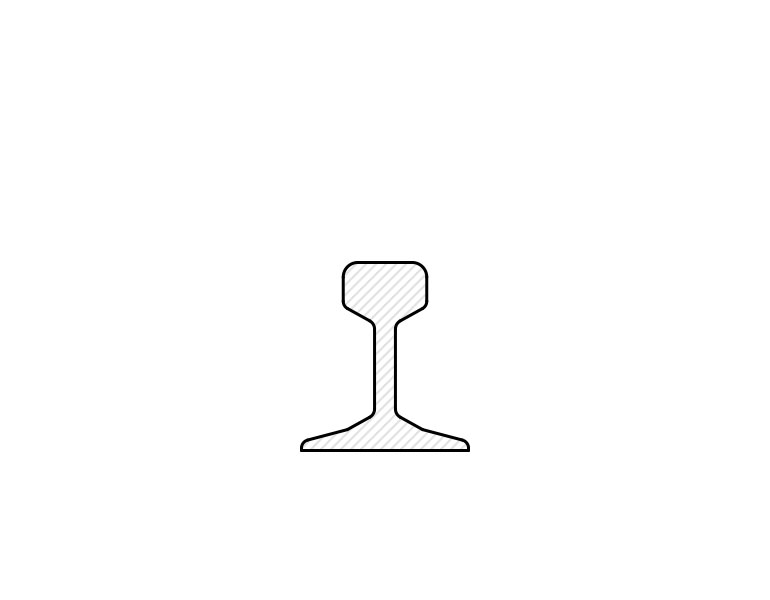

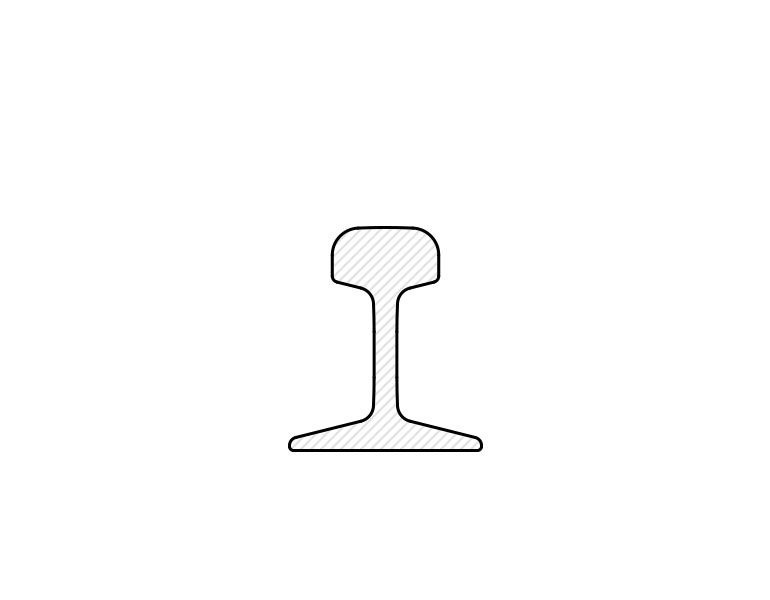

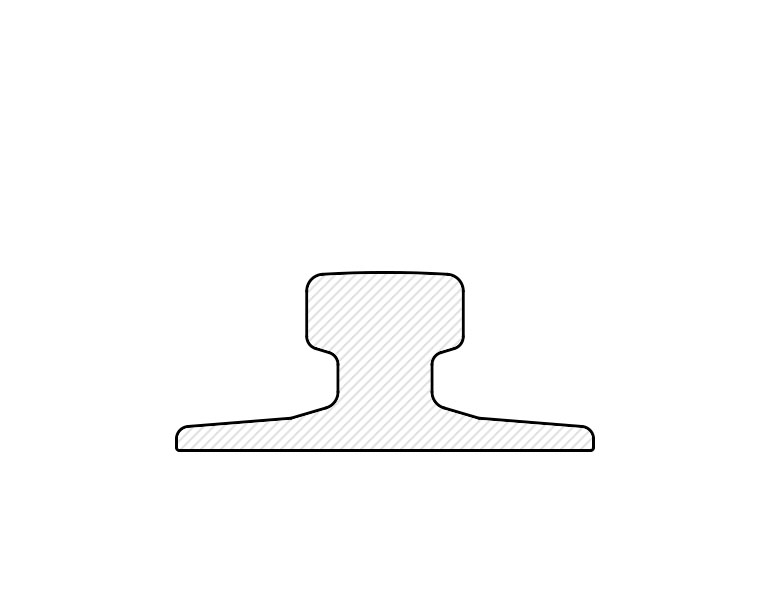

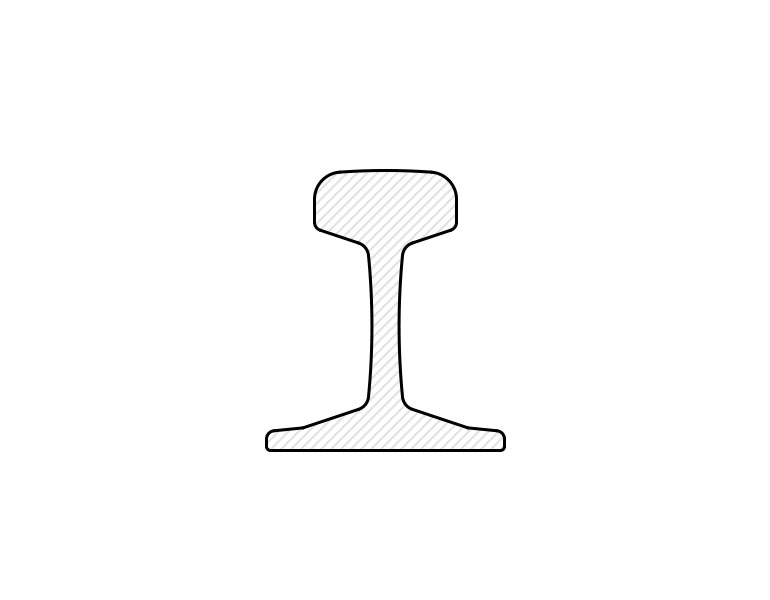

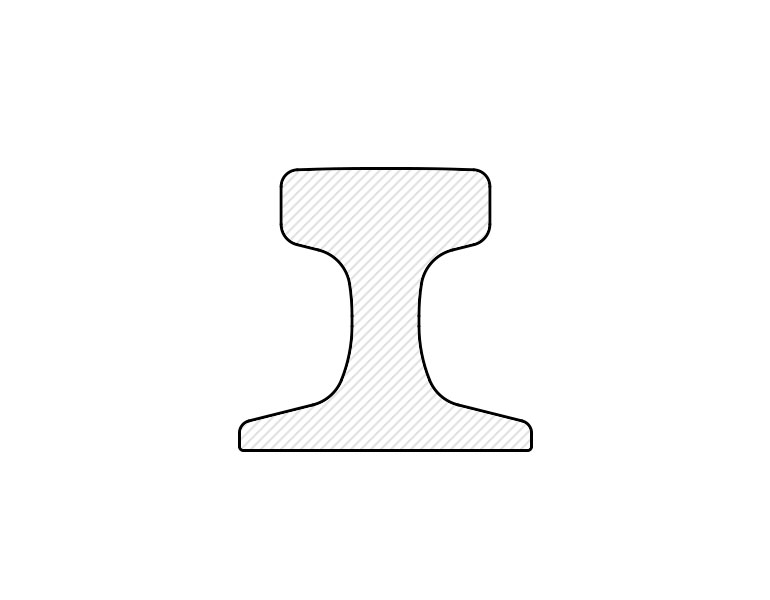

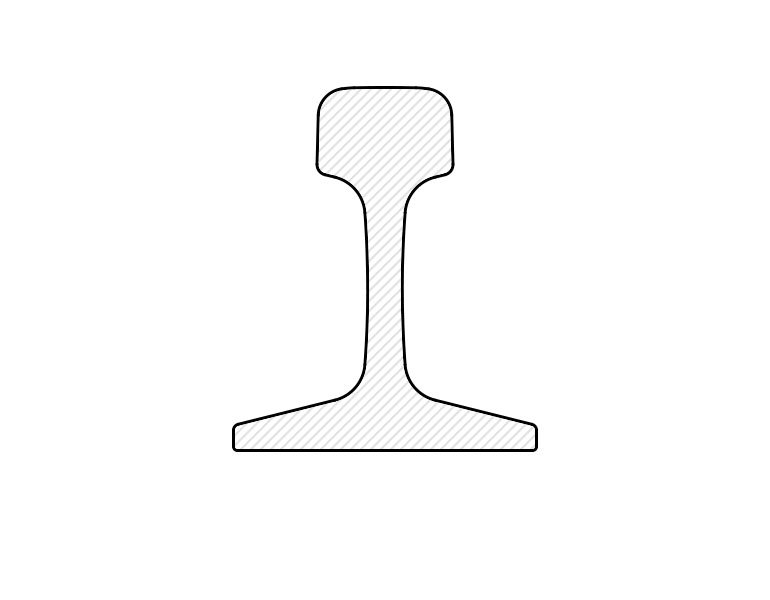

단면의 모양이 I와 비슷한 형태이며, 바닥면의 치수가 머리의 치수보다 넓은 것이 특징입니다.
| 종류 |
무게 |
A |
B |
C |
D |
| kg/m |
mm |
mm |
mm |
mm |
|
JIS 15K |
15.20 kg/m |
42.86 |
79.37 |
79.37 |
8.33 |
|
JIS 22K |
22.30 kg/m |
50.80 |
93.70 |
93.70 |
10.70 |
|
JIS 30A |
30.10 kg/m |
60.33 |
107.95 |
107.95 |
12.30 |
|
JIS 37A |
37.20 kg/m |
62.71 |
122.24 |
122.24 |
13.49 |
|
JIS 40N |
40.90 kg/m |
65.08 |
140.00 |
122.00 |
14.00 |
|
JIS 50N |
50.40 kg/m |
64.93 |
153.00 |
127.00 |
15.00 |
|
JIS 60K |
60.80 kg/m |
65.00 |
174.00 |
145.00 |
16.50 |
| 종류 |
무게 |
A |
B |
C |
D |
| kg/m |
mm |
mm |
mm |
mm |
|
CR 73 |
73.30 kg/m |
100.00 |
135.00 |
140.00 |
32.00 |
|
CR 100 |
100.20 kg/m |
120.00 |
150.00 |
155.00 |
39.00 |
| 종류 |
무게 |
A |
B |
C |
D |
| kg/m |
mm |
mm |
mm |
mm |
|
GB 15 |
15.20 kg/m |
42.86 |
79.37 |
79.37 |
8.33 |
|
GB 22 |
22.30 kg/m |
50.80 |
93.70 |
93.70 |
10.70 |
|
GB 30 |
30.10 kg/m |
60.33 |
107.95 |
107.95 |
12.30 |
|
GB 38 |
38.73 kg/m |
68.00 |
134.00 |
114.00 |
13.00 |
|
GB 43 |
44.65 kg/m |
70.00 |
140.00 |
114.00 |
14.50 |
|
GB 50 |
51.51 kg/m |
70.00 |
151.97 |
132.00 |
15.50 |
|
GB 60 |
60.64 kg/m |
73.00 |
175.91 |
150.00 |
16.50 |
| 종류 |
무게 |
A |
B |
C |
D |
| kg/m |
mm |
mm |
mm |
mm |
|
YB 8 |
8.42 kg/m |
25.00 |
65.00 |
54.00 |
7.00 |
|
YB 18 |
18.06 kg/m |
40.00 |
90.00 |
80.00 |
10.00 |
|
YB 24 |
24.46 kg/m |
51.00 |
107.00 |
92.00 |
10.90 |
|
YB 60 |
60.64 kg/m |
72.85 |
176.00 |
150.00 |
16.50 |
| 종류 |
무게 |
A |
B |
C |
D |
| kg/m |
mm |
mm |
mm |
mm |
|
QU 70 |
52.80 kg/m |
75.60 |
120.00 |
120.00 |
28.00 |
|
QU 80 |
63.69 kg/m |
85.81 |
130.00 |
130.00 |
32.00 |
|
QU 100 |
88.96 kg/m |
106.68 |
150.00 |
150.00 |
38.00 |
|
QU 120 |
118.10 kg/m |
127.57 |
170.00 |
170.00 |
44.00 |
| 종류 |
무게 |
A |
B |
C |
D |
| kg/m |
mm |
mm |
mm |
mm |
|
DIN A45 |
22.10 kg/m |
45.00 |
55.00 |
125.00 |
24.00 |
|
DIN A55 |
31.80 kg/m |
55.00 |
65.00 |
150.00 |
31.00 |
|
DIN A65 |
43.10 kg/m |
65.00 |
75.00 |
175.00 |
38.00 |
|
DIN A75 |
56.20 kg/m |
75.00 |
85.00 |
200.00 |
45.00 |
|
DIN A100 |
74.30 kg/m |
100.00 |
95.00 |
200.00 |
60.00 |
|
DIN A120 |
100.00 kg/m |
120.00 |
105.00 |
220.00 |
72.00 |
|
DIN A150 |
150.30 kg/m |
150.0 |
150.00 |
220.00 |
80.00 |
| 종류 |
무게 |
A |
B |
C |
D |
| kg/m |
mm |
mm |
mm |
mm |
|
MRS 51 |
51.59 kg/m |
63.50 |
127.00 |
127.00 |
25.72 |
|
MRS 52 |
52.09 kg/m |
65.09 |
131.76 |
131.76 |
23.91 |
|
MRS 67 |
66.97 kg/m |
86.45 |
146.05 |
131.76 |
31.75 |
|
MRS 73 |
73.63 kg/m |
69.90 |
157.00 |
14.00 |
31.83 |
|
MRS 85 |
84.83 kg/m |
109.07 |
152.40 |
152.40 |
31.75 |
|
MRS 86 |
85.53 kg/m |
102.00 |
102.00 |
165.00 |
84.35 |
|
MRS 125 |
125.00 kg/m |
120.00 |
180.00 |
180.00 |
40.00 |
|
MRS 151 |
151.00 kg/m |
150.00 |
150.00 |
220.00 |
80.00 |
|
MRS 221 |
221.40 kg/m |
220.00 |
160.00 |
220.00 |
145.00 |
| 종류 |
탄소 |
규소 |
망간 |
인 |
황 |
인장강도 |
연신율 |
| C |
Si |
Mn |
P |
S |
N/mm² |
% |
|
JIS 15K |
0.40 ~ 0.60 |
0.40 이하 |
0.50 ~ 0.90 |
0.045 이하 |
0.050 이하 |
570 이상 |
12이상 |
|
JIS 22K |
0.45 ~ 0.65 |
0.40 이하 |
0.50 ~ 0.90 |
0.045 이하 |
0.050 이하 |
640 이상 |
10 이상 |
|
JIS 30A |
0.50 ~ 0.70 |
0.10 ~ 0.35 |
0.60 ~ 0.95 |
0.045 이하 |
0.050 이하 |
690 이상 |
12 이상 |
|
JIS 37A |
0.55 ~ 0.70 |
0.10 ~ 0.35 |
0.60 ~ 0.95 |
0.045 이하 |
0.050 이하 |
690 이상 |
9 이상 |
|
JIS 40N |
0.63 ~ 0.75 |
0.15 ~ 0.30 |
0.70 ~ 1.10 |
0.030 이하 |
0.025 이하 |
800 이상 |
10 이상 |
|
JIS 50N |
0.63 ~ 0.75 |
0.15 ~ 0.30 |
0.70 ~ 1.10 |
0.030 이하 |
0.025 이하 |
800 이상 |
10 이상 |
|
JIS 60K |
0.63 ~ 0.75 |
0.15 ~ 0.30 |
0.70 ~ 1.10 |
0.030 이하 |
0.025 이하 |
800 이상 |
10 이상 |
|
CR73 |
0.63 ~ 0.75 |
0.15 ~ 0.30 |
0.70 ~ 1.10 |
0.030 이하 |
0.025 이하 |
800 이상 |
10 이상 |
|
CR100 |
0.63 ~ 0.75 |
0.15 ~ 0.30 |
0.70 ~ 1.10 |
0.030 이하 |
0.025 이하 |
800 이상 |
10 이상 |
|
GB(55Q) |
0.50 ~ 0.60 |
0.17 이하 |
0.60 ~ 0.90 |
0.050 이하 |
0.055 이하 |
690 이상 |
10 이상 |
|
GB(U71Mn) |
0.65 ~ 0.77 |
0.15 ~ 0.35 |
1.10 ~ 1.50 |
0.040 이하 |
0.040 이하 |
885 이상 |
8 이상 |
|
QU |
0.65 ~ 0.77 |
0.15 ~ 0.35 |
1.10 ~ 1.50 |
0.040 이하 |
0.040 이하 |
885 이상 |
8 이상 |
|
DIN(700) |
0.40 ~ 0.60 |
0.35 이하 |
0.80 ~ 1.20 |
0.045 이하 |
0.045 이하 |
690 이상 |
12 이상 |
|
DIN(900) |
0.60 ~ 0.80 |
0.50 이하 |
0.80 ~ 1.30 |
0.045 이하 |
0.045 이하 |
880 이상 |
8이상 |
